华云104从站转发¶

云端配置(华云104从站转发)¶

新建通道¶

新建一个转发通道，协议选择华云104从站转发，本驱动中，通道的交互频率无效；

通道主参数中，通讯方向默认为主动连接(客户端)，IP地址与端口号根据实际用到的服务器的情况填写；

提示

通讯方向通常都是主动连接，以实际情况为准可选等待接入。

规约特征中可以配置华云104转发协议相关参数，例如mac地址、数据循环上送周期、断网补传等，通常规约特征保持默认就能成功接入。

配置设备¶

提示

当一个网关要传多个华云平台的电站时，可以新建多个华云104从站转发通道，在转发通道的规约特征里配置不同的MAC例如${mac0}、${mac1}，然后将${mac0}、${mac1}填写到转发通道对应设备的保留1字段中，那么不同转发通道仅会上传设备的MAC与自己的规约特征里的MAC相匹配的数据，从而实现一个网关上传多个电站数据。

该转发协议无需新建转发设备。

我们回到采集通道下的子设备管理，设备公共地址即为104从站的RTU地址，一个通道下转发设备的公共地址不能重复，然后兼容平台选择"华云光伏平台"，设备类型根据实际情况选择。

配置测点¶

该转发协议无需新增转发测点。

我们回到采集设备下的采集测点管理，修改测点的基本属性，将是否上传打上勾，然后选择这个测点的PV标识例如"A相电流"。

提示

没有看到这个PV属性设置或者属性设置不对的，请参照本小节的第二步，选择正确的兼容平台与设备型号后再试。

算法配置¶

AGVC测点需要使用公式计算功能创建算法，与其他采集通道的逆变器绑定才能正确的执行群控群调功能。下面将需要创建算法的测点汇总如下:

序号	测点类型	测点名	算法说明
1	遥测	全站有功实时值	把逆变器的有功实时值累加起来
2	遥测	全站无功实时值	把逆变器的无功实时值累加起来
3	遥测	电站容量	把正常运行的逆变器的额定功率累加起来
4	遥测	有功可调上限	1.1*电站容量
5	遥测	无功可调上限\下限	一般为0.6(-0.6)*电站容量
6	遥测	无功可增	无功可调上限-全站无功实时值
7	遥测	无功可减	全站无功实时值-无功可调下限
8	遥测	有功目标值	与遥调测点的有功目标值关联
9	遥测	无功目标值	与遥调测点的无功目标值关联
10	遥调	AGC_有功目标值	配置群调算法，关联每个逆变器的有功调节测点，详见下方群调说明
11	遥调	AVC_无功目标值	配置群调算法，关联每个逆变器的无功调节测点，详见下方群调说明

群调说明¶

在配置群调时，要关注逆变器上相应调节点调节的是实际值调节还是比例调节。

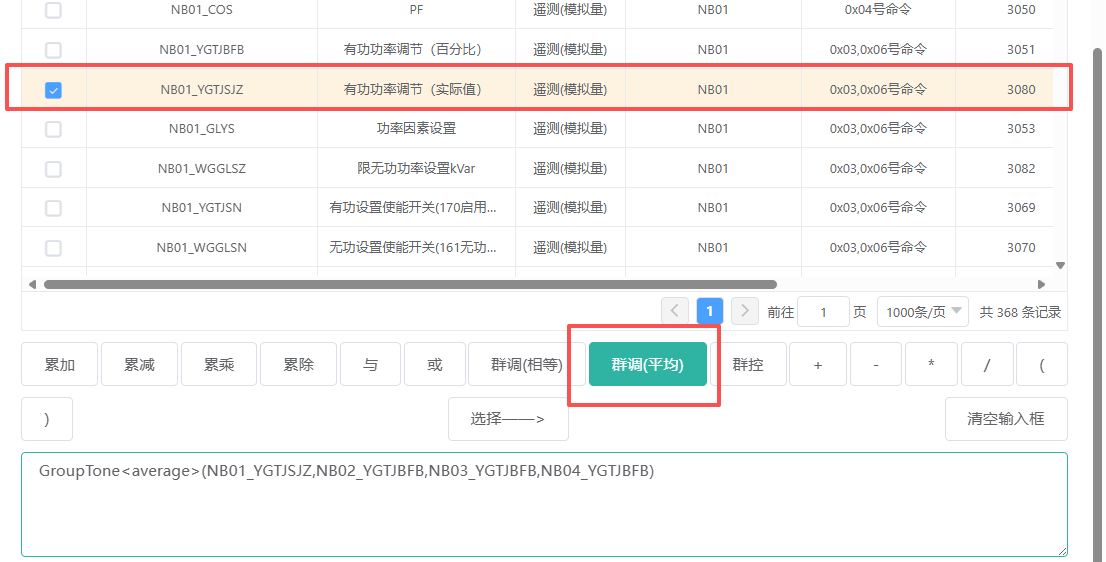

如果调节的是实际值调节，则群调算法选择群调(平均)，并且相应调节测点的地址上配置0；

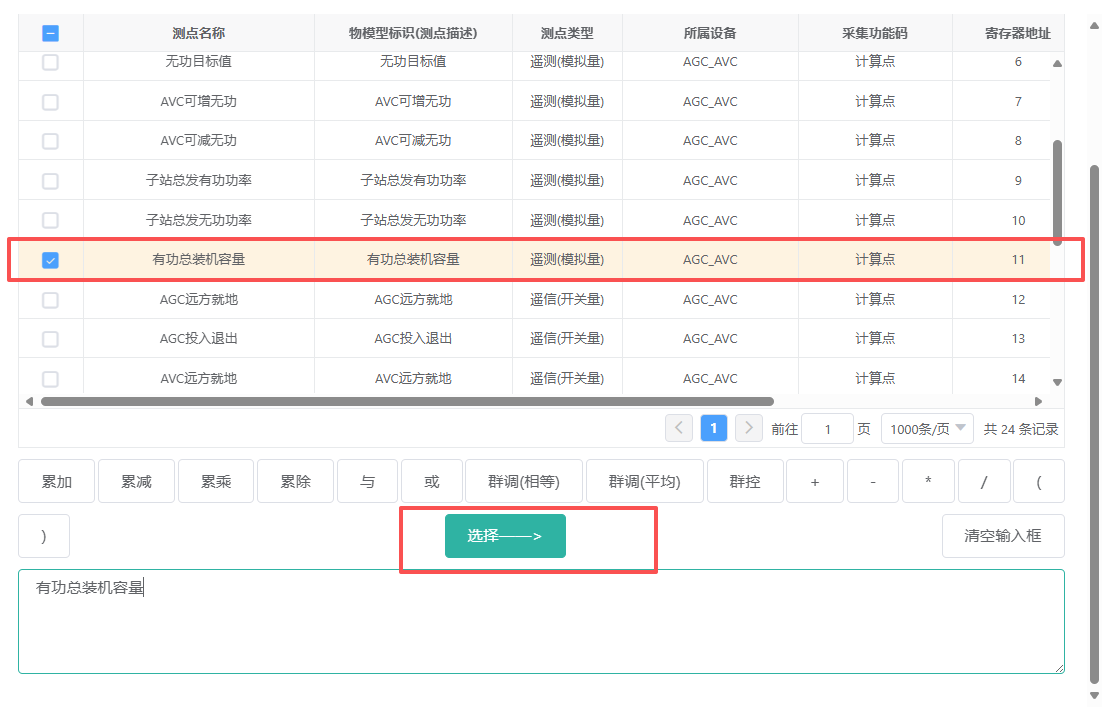

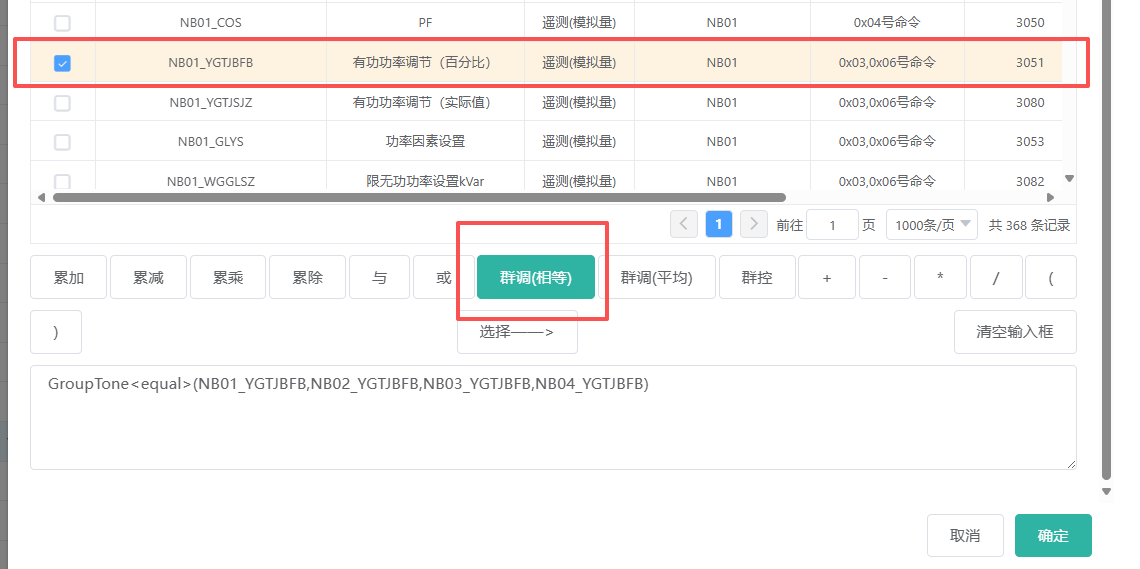

如果调节的是比例调节，则群调算法选择群调(相等)，并且在相应调节测点的地址上配置/总装机容量的设备名称来把调度下发的目标值转换成比例值调节下去。

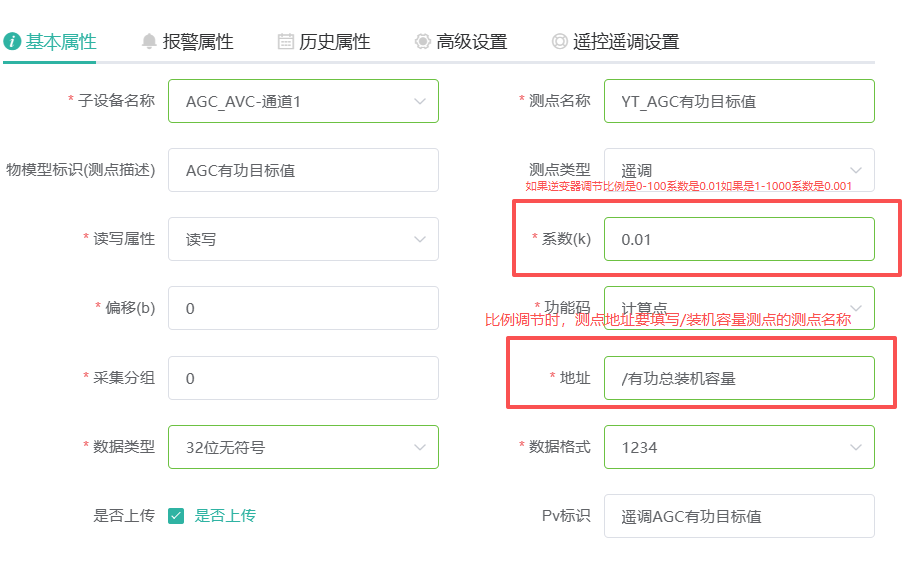

比例调节的配置示例:

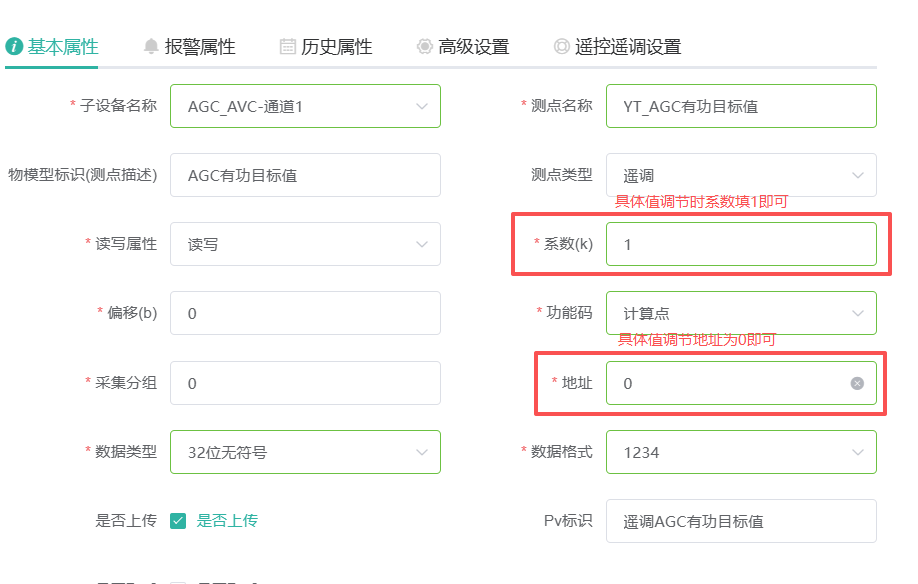

实际值调节的配置示例:

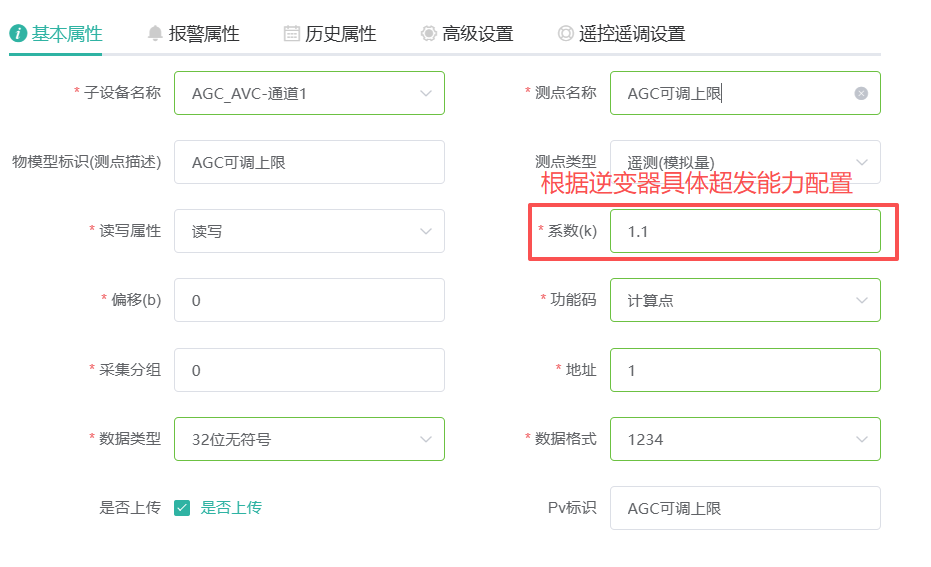

测点关联算法配置：

有功可调上限=1.1*电站容量

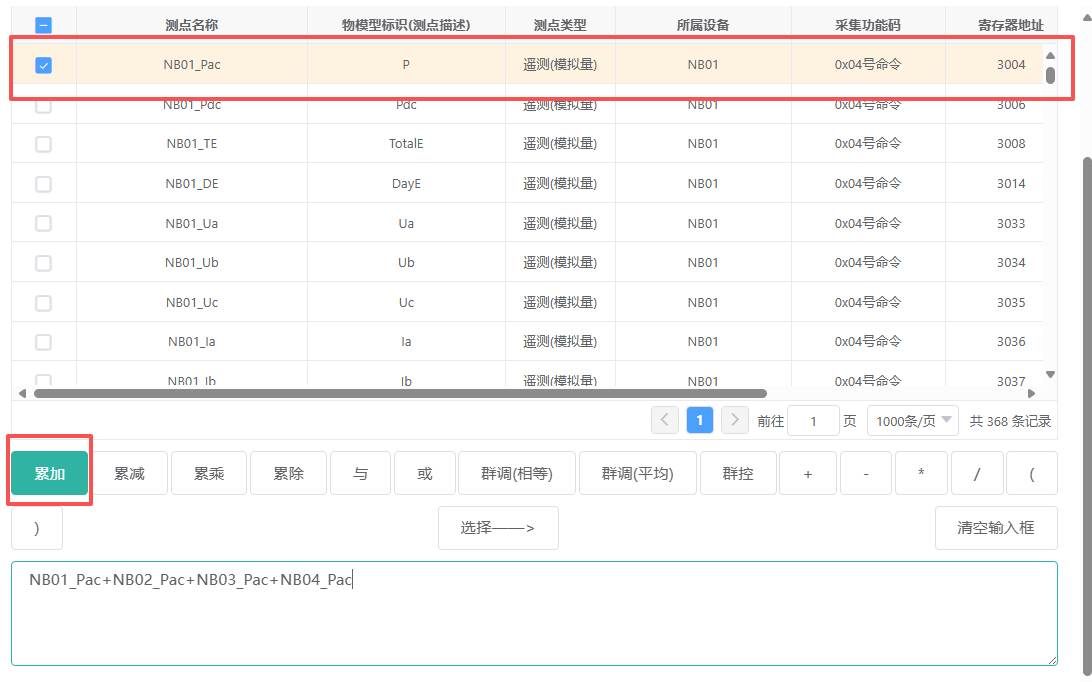

累加算法配置：

实时有功=全部逆变器的实时有功之和

本地配置(104从站转发)¶

新建通道¶

新建一个转发通道，协议选择华云104从站转发，本驱动中，通道的交互频率无效；

通道主参数中，通讯方向(即角色)默认为主动连接(客户端)，IP地址与端口号根据实际用到的服务器的情况填写；

提示

通讯方向(即角色)通常都是主动连接，以实际情况为准可选等待接入。
