南瑞103采集¶
云端配置(南瑞103采集)¶
新建通道¶

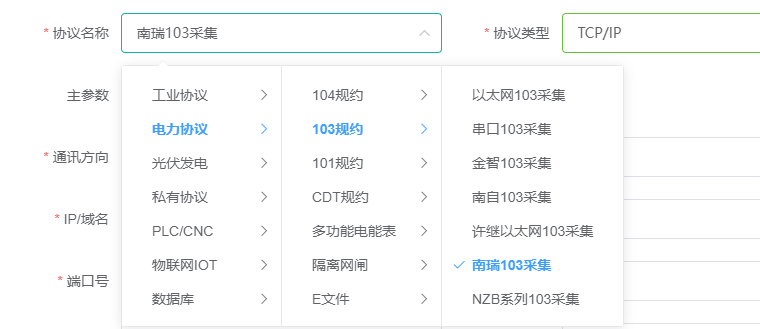

新建一个采集通道，协议选择南瑞103采集，主参数中，IP地址填写对端保护设备的IP地址例如198.122.0.100(以实际情况为准)，端口号保持不变。
⚙ 规约配置¶
只列出关键配置
| 序号 | 参数描述 | 说明 |
|---|---|---|
| 2 | 启用通用分类读命令 | 应设置为1 |

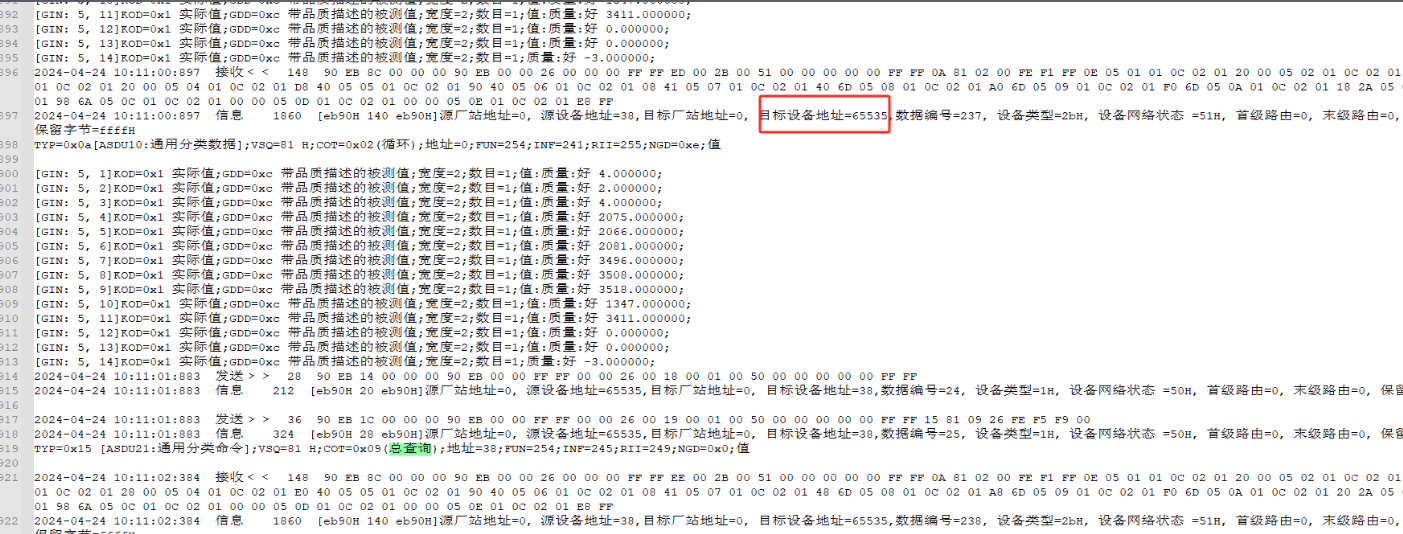

| 13 | 源设备地址 | 看通道的接收报文，将其配置为接收报文的目标设备地址的值 |
提示
如果出现只读到遥测，遥信读不上来，查看通道监测接收报文的目标设备地址是否与规约参数中的源设备地址一致，或者请查看保护装置的检修压板是否退出。
新建设备¶
设备的通讯地址填写该保护的IP地址，本例中是198.122.0.100，公共地址填写该保护的103地址，本例中为100；
新建测点¶

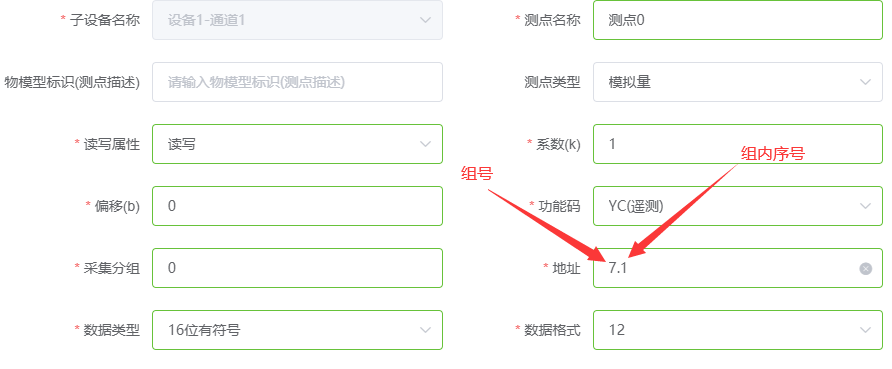

功能码按实际情况选择，地址7.1意为：
该测点所在的组号为7，在该组中的序号为1，数据类型与数据格式保持默认即可，协议会根据报文内容自动解析。
本地配置(南瑞103采集)¶
新建通道¶

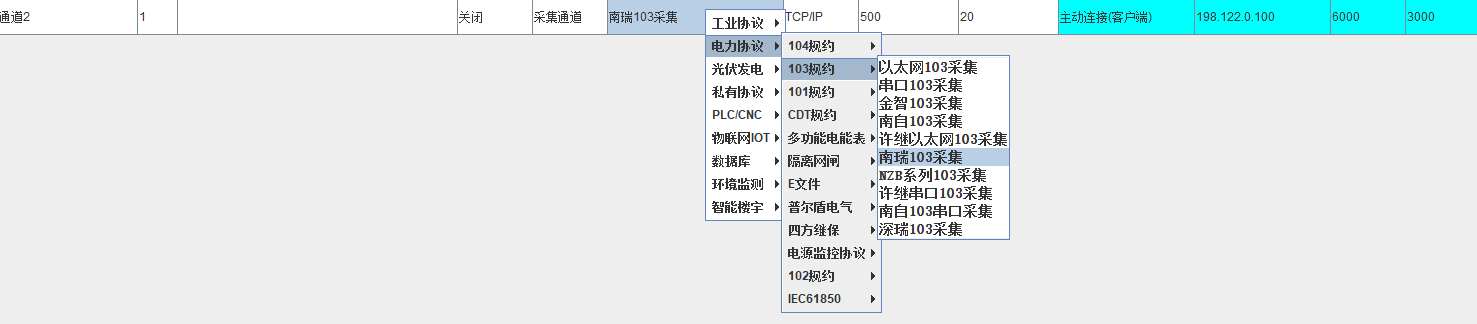

新建一个采集通道，协议选择南瑞103采集，主参数中，IP地址填写对端保护设备的IP地址例如198.122.0.100(以实际情况为准)，端口号保持不变。
⚙ 规约配置¶
只列出关键配置
| 序号 | 参数描述 | 说明 |
|---|---|---|
| 2 | 启用通用分类读命令 | 应设置为1 |
| 13 | 源设备地址 | 看通道的接收报文，将其配置为接收报文的目标设备地址的值 |
提示
如果出现只读到遥测，遥信读不上来，查看通道监测接收报文的目标设备地址是否与规约参数中的源设备地址一致，或者请查看保护装置的检修压板是否退出。
新建设备¶
设备的通讯地址填写该保护的IP地址，本例中是198.122.0.100，公共地址填写该保护的103地址，本例中为100；
新建测点¶

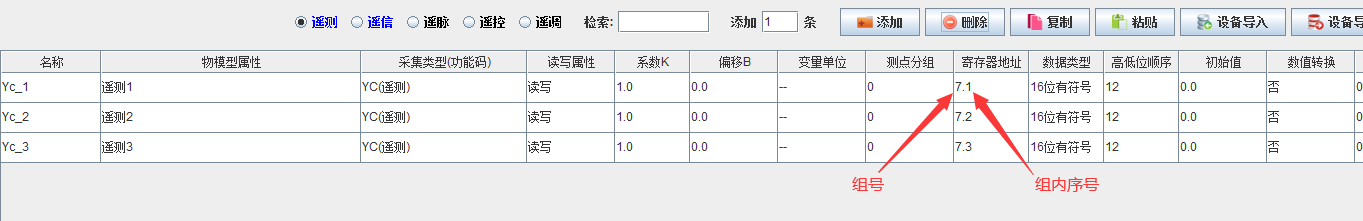

功能码按实际情况选择，地址7.1意为：
该测点所在的组号为7，在该组中的序号为1，数据类型与数据格式保持默认即可，协议会根据报文内容自动解析。
